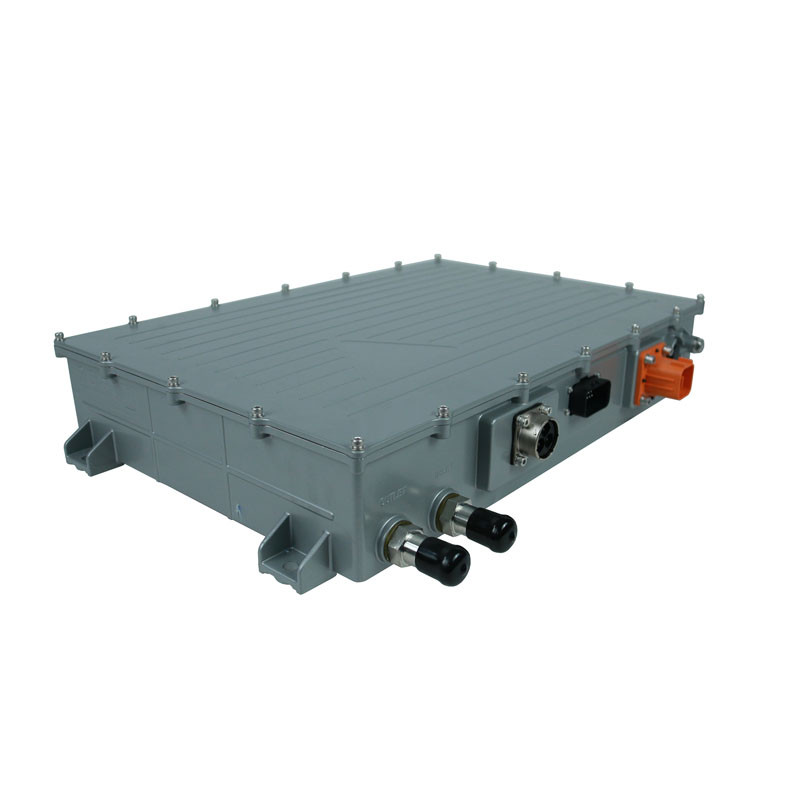

SW-AS22000-serien OBC (On-Board Charger) er specielt designet til større strømopladerapplikationer, såsom busser og kommercielle lastbiler. Den har en trefaset AC-indgang og et bredt udgangsspændingsområde på 400VDC til 850VDC. OBC'en er bygget til at modstå barske miljøer, herunder vibrationer, termisk stød og ekstreme temperaturområder.
En af de bemærkelsesværdige egenskaber ved SW-AS22000-serien er dens væskekølesystem, som hjælper med at sprede varmen effektivt og sikrer optimal ydeevne. OBC leveres også med en IP67-kapsling, der giver beskyttelse mod indtrængning af støv og vand.
OBC'en er programmerbar takket være den uafhængige styreenhed, der er indbygget indeni. Denne fleksibilitet gør det muligt at tilpasse opladeren til at opfylde individuelle kundekrav. Derudover har SW-AS22000-serien fremragende multi-grid tilpasningsevne, hvilket gør den i overensstemmelse med internationale standarder såsom SAE J1772 og EN61851.
22kw OBC-opladeren anvender processordrevne opladningsalgoritmer, som optimerer opladningseffektiviteten og bidrager til en længere levetid for både batteriopladeren og højspændingsbatteriet (HV). Disse algoritmer sikrer, at opladningsprocessen er skræddersyet til de specifikke egenskaber ved det batteri, der oplades, og maksimerer dets ydeevne og levetid.
Med hensyn til anvendelsesområde understøtter PCHG-AS22000-serien, fremstillet af STARWELL, forskellige batterityper. Dette omfatter bly-syre-batterier, lithium-ion-batterier, ternære lithium-ion-batterier og lithium-jernphosphat-batterier. 22kw OBC-opladeren er specielt designet til at oplade disse batterityper effektivt og sikkert.
Ydermere understøtter SW-AS22000-serien kommunikation via CAN BUS-protokollen, så den kan integreres med andre køretøjssystemer for forbedrede kontrol- og overvågningsmuligheder.
Hovedfunktion
★ Overensstemmelse med trefaset AC-indgang.
★ Overholdelse af SAE J1772 og EN61851.
★ Kompakt og let konstruktion.
★ Konstant strøm og konstant strøm opladning i stand.
★Vibrationsbestandig og IP67 til brug om bord.
★ Firmware, der kan opgraderes over CAN-bus.
★DC High Voltage Interlock Loop (HVIL) beskyttelse.
★ Præcis og effektiv ladekraft.
Funktion og egenskab:
Type | 22KW indbygget oplader |
Model | SW-AS22000 |
Rate Output Voltage | 700V |
Opladningstilstand | Responstilstand (kan kommunikere) |
AC indgang | 3-faset | Enhed |
Indgangsspændingsområde | 152-465 | V |
Indgangsfrekvensområde | 47 – 63 | Hz |
AC strøm THD | < 5 | % |
Magtfaktor | > 0,99 | |
Effektivitet | > 94 @ fra 50 % til Max belastning | % |
Maks. indgangsstrøm (eff) | 64 | A |
Max indgangseffekt | 22 | kVA |
INRUSH strøm | < 40 @ 380 Vac | A |
DC udgang | Enhed | |
Spænding programmerbart område | 400 – 850 | Vdc |
Min. spænding Konstant effektområde | 700 | Vdc |
Ladespændingsnøjagtighed | ≤1 | % |
Ladestrøms nøjagtighed | ≤5 | % |
Ladestrøm rippel amplitude | ≤1 | % |
Maks. udgangseffekt | 11 | KW |
Maks. ladestrøm | 18 | Adc |
Output responstid | ≤5 | S |
Foropladning | indre |
Opladningsfunktion | |
Opladningsfunktion | Opladning i henhold til BMS kommunikation |
Kommunikationsfunktion | CAN bus kontrol |
Kommunikationsprotokol (til BMS) |
Af SAE J1939/Defineret af kunde |
CAN kommunikation baudrate | 250/500 kbps, uden termineringsmodstand. |
AC lade kontrol | Overholder SAE J1772 og EN 61851 Når SAE J1772 er aktiveret, er opladeren fuldt kompatibel med SAE J1772 Kraftværk (EVSE SAE J1772 kompatibel, niveau 1 og 2). Når EN 61851 er aktiveret, er opladeren fuldt kompatibel med EN 61851 Kraftværk. |
Vågn op | 12V signal Hardwire-vågning BMS wake-up kommando CP,CC signal vågner |
Input/output karakteristikkurve

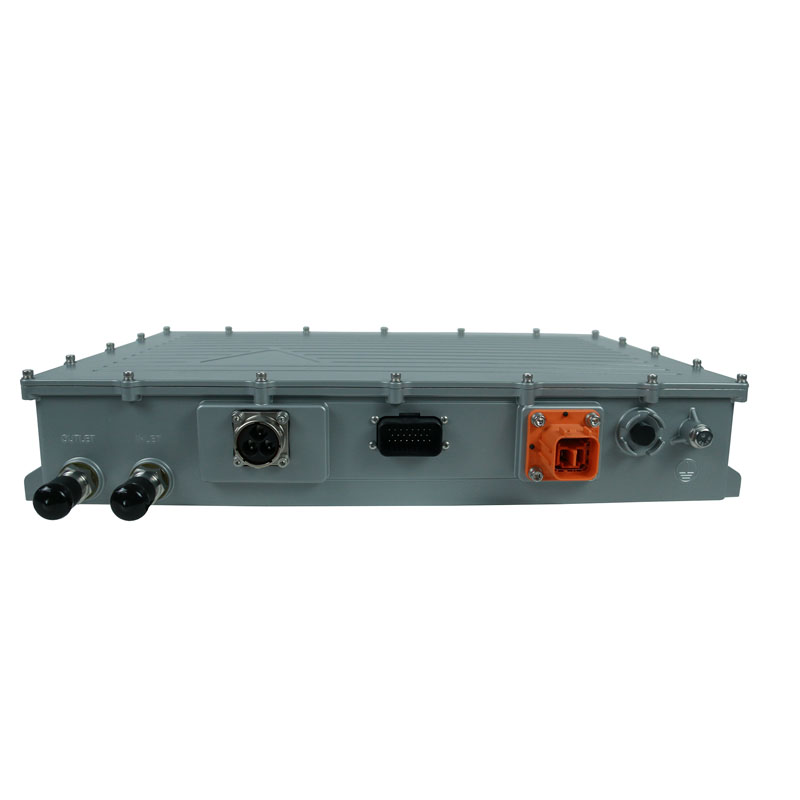

Forbindelsesdefinition
Dimension og vægt:
Ansøgning:
